您的張緊器鋁壓鑄件是否因精度不足產(chǎn)生異響問題？

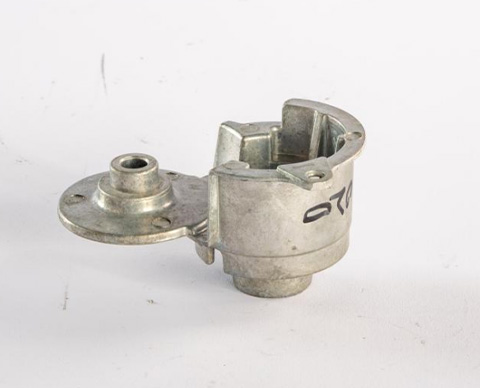

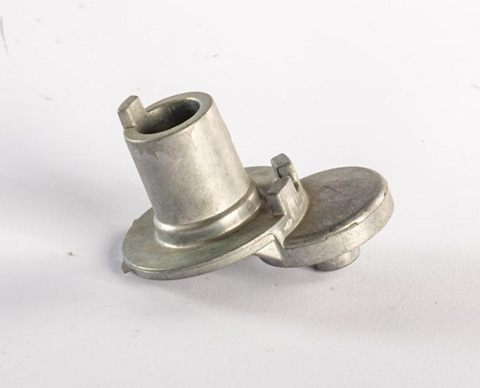

在汽車發(fā)動機(jī)正時系統(tǒng)、工業(yè)傳動裝置等關(guān)鍵機(jī)械結(jié)構(gòu)中，張緊器通過彈性元件推動活動組件抵消傳動帶（或鏈條）的松弛量，同時適應(yīng)熱脹冷縮位移，是維持傳動穩(wěn)定的核心部件。鋁壓鑄件因密度低、鑄造流動性好、可集成復(fù)雜結(jié)構(gòu)等特點(diǎn)，被廣泛用于張緊器外殼、滑塊、導(dǎo)向部件等組件的制造。然而，部分鋁壓鑄張緊器在實(shí)際運(yùn)行中常因精度不足（如尺寸偏差、表面粗糙度超標(biāo)、形位公差超差）產(chǎn)生異響（如高頻嘯叫、周期性咔嗒聲），不僅影響設(shè)備可靠性，還降低用戶體驗(yàn)。本文從張緊器的工作原理切入，深入分析精度不足與異響的關(guān)聯(lián)機(jī)制，并提出針對性解決策略。

一、張緊器的工作原理與精度敏感特性

張緊器的核心功能是通過彈性元件（如螺旋彈簧、橡膠阻尼塊）的預(yù)緊力，推動活動組件（如滑塊、擺臂）動態(tài)補(bǔ)償傳動帶/鏈條的松弛量，同時適應(yīng)發(fā)動機(jī)運(yùn)轉(zhuǎn)時的溫度變化（鋁制部件熱膨脹系數(shù)約23×10??/℃）與負(fù)載波動。其精度敏感特性集中體現(xiàn)在關(guān)鍵配合部位、表面質(zhì)量及形位公差三個方面。

1. 關(guān)鍵配合部位的間隙控制

滑塊與導(dǎo)軌的間隙需嚴(yán)格控制在0.02-0.05mm范圍內(nèi)——間隙過?。ㄈ绲陀?.01mm）會導(dǎo)致金屬間直接接觸，引發(fā)卡滯；間隙過大（如超過0.08mm）則使活動部件在運(yùn)動中因慣性晃動，撞擊導(dǎo)軌邊緣產(chǎn)生異響。齒輪（或凸輪）嚙合間隙若超出0.03-0.08mm的設(shè)計(jì)范圍，間隙過大會導(dǎo)致嚙合時產(chǎn)生撞擊，間隙過小則可能引發(fā)卡死。軸孔配合方面，導(dǎo)向軸與襯套的過盈量一般為0.01-0.03mm，過盈不足易導(dǎo)致松動，過大則增加摩擦阻力，兩者均可能引發(fā)異常噪音。

2. 表面質(zhì)量對摩擦行為的影響

滑動接觸面（如滑塊與導(dǎo)軌、軸與襯套）的微觀粗糙度（Ra值）需≤0.8μm。粗糙度過高時，接觸點(diǎn)應(yīng)力集中加劇，加速磨損并產(chǎn)生摩擦異響；若粗糙度過低（如過度拋光導(dǎo)致潤滑不足），也可能因潤滑膜不穩(wěn)定引發(fā)異常摩擦。平面度與垂直度同樣是重要指標(biāo)，安裝基準(zhǔn)面（如張緊器殼體與發(fā)動機(jī)的貼合面）的平面度需≤0.05mm，垂直度≤0.1mm，超差會導(dǎo)致受力不均，引發(fā)局部異常振動。

3. 形位公差對運(yùn)動穩(wěn)定性的作用

同軸度與平行度是影響運(yùn)動穩(wěn)定性的關(guān)鍵形位公差。旋轉(zhuǎn)部件（如帶輪、偏心軸）的同軸度公差一般為Φ0.02-0.05mm，超差會導(dǎo)致旋轉(zhuǎn)偏擺，產(chǎn)生離心力激發(fā)的振動噪音；導(dǎo)軌與滑塊的平行度需≤0.03mm，超差會使滑塊運(yùn)動軌跡偏移，與導(dǎo)軌非設(shè)計(jì)面接觸產(chǎn)生異響。

二、鋁壓鑄件精度不足引發(fā)異響的具體表現(xiàn)與內(nèi)在機(jī)理

1. 典型異響類型與對應(yīng)精度問題

高頻嘯叫（＞800Hz）通常與滑塊-導(dǎo)軌間隙過?。ㄈ缫蜩T造收縮不均使間隙縮小至0.005mm）或表面Ra值過高（＞1.6μm）相關(guān)。金屬間直接接觸產(chǎn)生粘滑效應(yīng)（stick-slip），即接觸面交替出現(xiàn)靜摩擦與動摩擦，激發(fā)高頻振動。周期性咔嗒聲（50-300Hz）多由軸孔配合過盈量不足（＜0.01mm）或齒輪嚙合間隙過大（＞0.1mm）引發(fā)，活動部件在運(yùn)動中因間隙過大產(chǎn)生間歇性撞擊。低沉摩擦聲（＜300Hz）則與導(dǎo)向軸與襯套同軸度超差（＞Φ0.05mm）或平面度偏差（＞0.1mm）有關(guān)，局部應(yīng)力集中導(dǎo)致沉悶的“沙沙”聲，隨溫度升高（鋁膨脹）音量可能增大。

2. 精度不足與異響的關(guān)聯(lián)機(jī)理

間隙失控是引發(fā)非穩(wěn)定接觸的關(guān)鍵因素。當(dāng)滑塊與導(dǎo)軌的實(shí)際間隙偏離設(shè)計(jì)值（如過小或過大），金屬間接觸狀態(tài)異常，要么因粘滑效應(yīng)產(chǎn)生高頻振動，要么因間隙過大引發(fā)撞擊噪音。表面缺陷（如縮松導(dǎo)致的微觀凹坑、澆口殘留形成的凸起）會減小實(shí)際接觸面積，增加局部應(yīng)力集中，加速磨損并改變摩擦系數(shù)的非線性變化，從而產(chǎn)生異響。形位誤差累積則會導(dǎo)致運(yùn)動失穩(wěn)，如同軸度超差使旋轉(zhuǎn)部件偏擺，產(chǎn)生離心力激發(fā)的振動；平行度偏差使滑塊運(yùn)動軌跡偏移，與導(dǎo)軌側(cè)面發(fā)生間歇性摩擦，形成低頻噪音。

三、提升張緊器鋁壓鑄件精度的關(guān)鍵控制措施

1. 模具設(shè)計(jì)與制造精度優(yōu)化

模具的分型面與型芯定位精度直接影響鑄件輪廓。采用高精度定位銷（直徑公差H6/g5）與錐面配合結(jié)構(gòu)，確保動模與定模的分型面貼合間隙≤0.01mm，避免合模錯位導(dǎo)致的關(guān)鍵配合面（如滑塊槽）位置度超差。澆注系統(tǒng)布局需避免金屬液高速沖擊關(guān)鍵區(qū)域（如齒輪安裝位），通過Moldflow模擬優(yōu)化內(nèi)澆口位置與流道截面，使充填速度均勻，減少因凝固順序差異導(dǎo)致的尺寸收縮不一致。模具材料選用H13鋼（硬度HRC48-52）并氮化處理（表面硬度HV900-1100），配合冷卻水道精準(zhǔn)控溫（溫差≤±5℃），減少模具熱變形對鑄件尺寸波動的影響。

2. 壓鑄工藝參數(shù)精準(zhǔn)匹配

鋁液溫度與充填控制是保證尺寸穩(wěn)定性的基礎(chǔ)。將鋁液溫度穩(wěn)定在680-700℃，避免過高溫度導(dǎo)致收縮率增大或過低溫度造成流動性不足。高速射速階段（充填前30%行程）控制在0.8-1.0m/s，確保金屬液平穩(wěn)填充復(fù)雜型腔（如帶輪安裝槽），減少卷氣或冷隔造成的表面缺陷。增壓與持壓參數(shù)需根據(jù)配合面要求優(yōu)化，*終增壓壓力設(shè)定為80-90MPa，保證薄壁配合面（如滑塊端面）的致密性，避免縮松導(dǎo)致的間隙異常；持壓時間根據(jù)*厚部位壁厚調(diào)整（如5mm壁厚持壓15-20秒），確保尺寸穩(wěn)定性。模具溫度控制同樣關(guān)鍵，關(guān)鍵配合面所在區(qū)域的模具溫度維持在200-220℃，通過熱電偶實(shí)時監(jiān)測并反饋調(diào)節(jié)，減少因溫度波動導(dǎo)致的鑄件尺寸偏差。

3. 后處理與檢測技術(shù)的協(xié)同應(yīng)用

壓鑄完成后，對張緊器進(jìn)行180-200℃×2-3小時的去應(yīng)力退火，降低殘余應(yīng)力導(dǎo)致的后期變形（實(shí)測顯示可減少尺寸漂移量約60%）。對精度要求*高的配合面（如軸孔、齒輪安裝位），采用數(shù)控銑削或磨削加工（如軸孔加工至IT6級公差，表面Ra≤0.4μm），修正壓鑄過程中的尺寸偏差。全尺寸檢測與追溯體系不可或缺，使用三坐標(biāo)測量儀檢測關(guān)鍵尺寸（如滑塊-導(dǎo)軌間隙、齒輪嚙合間隙），配合光學(xué)掃描儀獲取表面形貌數(shù)據(jù)（分析Ra值分布），建立單件產(chǎn)品的精度檔案，用于追溯模具磨損或工藝波動的影響。

四、驗(yàn)證與案例實(shí)踐

某汽車發(fā)動機(jī)正時張緊器（鋁壓鑄殼體+鋼制滑塊組件）曾因異響問題返修率高達(dá)12%。經(jīng)分析，主要原因是滑塊導(dǎo)軌的壓鑄尺寸偏差（實(shí)際間隙0.015mm，偏離設(shè)計(jì)值0.03-0.05mm），導(dǎo)致低速運(yùn)轉(zhuǎn)時摩擦不穩(wěn)定；齒輪安裝位的同軸度超差（Φ0.06mm，超過設(shè)計(jì)值Φ0.03mm），引發(fā)旋轉(zhuǎn)偏擺撞擊。

通過針對性改進(jìn)，模具分型面定位銷升級為H5/g4級精度（配合間隙≤0.005mm），澆口位置避開齒輪安裝區(qū)并優(yōu)化流道截面；壓鑄工藝中持壓時間延長至25秒，模具關(guān)鍵區(qū)域溫度穩(wěn)定在210±3℃；后處理增加滑塊導(dǎo)軌的磨削工序（表面Ra≤0.6μm，間隙調(diào)整至0.035mm）。改進(jìn)后，異響返修率降至0.3%以下，產(chǎn)品NVH（噪聲、振動與聲振粗糙度）性能達(dá)到主機(jī)廠要求。

結(jié)論

張緊器鋁壓鑄件的異響問題本質(zhì)是精度不足引發(fā)的“結(jié)構(gòu)-運(yùn)動-摩擦”系統(tǒng)失衡。通過模具設(shè)計(jì)的高精度定位、壓鑄工藝的精準(zhǔn)參數(shù)控制、后處理的尺寸補(bǔ)償與全流程檢測，可有效解決因尺寸偏差、表面缺陷、形位公差超差導(dǎo)致的異響問題。這一技術(shù)路徑不僅適用于汽車張緊器，對工業(yè)傳動、精密儀器等領(lǐng)域的鋁壓鑄功能部件同樣具有普適性，為高性能壓鑄件的可靠性提升提供了關(guān)鍵支撐。

免責(zé)聲明：以上部分內(nèi)容來源網(wǎng)絡(luò)，如有侵權(quán)，請聯(lián)系刪除！
